1、3D 打印使制造的自由度大幅提高

   3D 打印源于制造思路的革新。根據美國材料與試驗協會（ASTM）的定義：3D 打印是借助三維數字模型設計，使用激光燒結、材料噴射等各種立體打印技術，來實現原料層層沉積疊加，并最終形成成型物體的一種制造方式。在概念上，它同義于工業專業術語中的“增材制造”（Additive Manufacturing）。之所以稱之為“增材制造”，是因為它區別于傳統的機械加工方式：通過多種工具加工手段（切割、鉆孔、蝕刻等）剔除原材料中多余的部分，得到需要的成型件，這種制造方式像是在數學中的“減法”運算。而“增材制造”逆其道行之；通過特定方式的材料添加來制造產品，更像是在做“加法”復雜結構的可實現性，以及復雜度與制造成本之間的獨立性成為提高制造自由度的基礎。制造過程中，打印頭和激光燒結處理的材料一般都是半液態或粉末狀的物體。制造流程相當于材料在三維空間上進行排列組合。這種成型原理，使得產品形狀結構的實現幾乎不受加工工藝的限制。同時，對于傳統的機械加工而言，產品結構復雜度的提升，意味著制造工序的增加，和成本的上升。而3D 打印制造的直接成本主要來源于原材料和設備折舊；這兩部分成本的大小幾乎不受產品結構的復雜程度的影響。

   下圖為使用3D 打印技術制造的外飾品，使用傳統的機加工，實現這種復雜的鏤空結構幾乎是不可能的。而使用3D 技術制造這種復雜程度較高的產品，相比簡單結構件，并不會增加額外成本。這一點對于功能部件的生產制造來說更具有實質意義。擺脫了制造技術的限制，工程人員完全可以從使用性能的角度追求最優化的設計。

    下圖為空中客車（Airbus）飛機發動機外殼使用的金屬鉸鏈，圖形上部為傳統機加工的外形設計，下部是使用3D 打印制造的外形設計�？梢钥闯龊笳咻^前者形狀更為復雜，但原料使用更為節約，重量更輕。就性能而言，并不遜于傳統設計，甚至會更好。

   2、3D打印簡化作業流程，提高制造的數字化程度

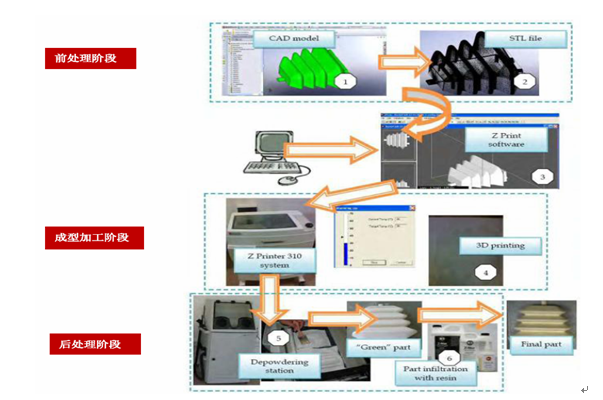

   3D打印的作業流程一般可分為前處理（pre-processing）、成型加工（processing）和后處理（post-processing）三個階段，如下圖所示。

圖表 5  ZCorp公司3D打印設備作業流程圖

    在前處理階段，使用計算機進行三維立體模型的設計（CAD modeling），并將3D模型轉化為打印設備可以識別的STL、OBJ、VRML、DXF、PLY等文件格式。一般3D打印設備使用的計算機軟件系統都具有逆向工程運算功能，軟件以產品設計的相應參數，自動生成制造程序。在成型加工階段，打印設備根據預先設定好的程序進行層級制造，得到坯件。在后處理階段，根據產品需要，進行拋光、浸滲等工藝處理后，得到最終產品。

   這種作業流程相對傳統的機加工，具有流程簡化、數字化程度和設備通用水平提升三大優勢：

   1）3D對作業流程的簡化主要體現在成型加工階段。機械加工同樣可以借助CAD模型來實現產品原型的設計，但之后還需要工程人員來進行制造流程的設計，包括工具選擇和工序安排。然后按照既定工序來完成產品制造。每個工序階段，使用的操作工具和設備類型一般都不相同，主要根據設計人員的經驗而定。3D打印相當于將機加工的工具作業流程轉換為一臺設備的內部操作，從而簡化了制造流程。

   2）3D打印的成型原理相對簡化，易于轉化為計算機可以識別的程序語言。制造程序的生成相當于以最終產品所要達到性能參數作為約束條件，通過逆向工程原理計算得到最優化（一般指制造時間最短）的加工方案。這一步驟可以完全通過特定的軟件來實現，代替了加工流程設計中的人工成分，減少了制造過程中人工參與，從而提高了制造的數字化程度。

   3）傳統的機械加工的作業流程一旦完成，一般只能加工一種或幾種產品。有些工序環節的工具裝備僅僅是針對一種產品的加工需要而設計。如果需要生產新的產品，往往需要更換工具設備，對工序流程也需要重新設計。整個流水線的產品專屬性較強。3D打印基于其特殊的成型原理，只要通過更改產品的制造程序，同一臺設備即可以生產不同形狀結構的產品。從而提高設備的通用性水平。

   3、3D打印提高原料利用率，減少生產廢料

   3D打印制造方式對材料利用率的提高來源于產品設計和制造工藝兩個方面的技術優勢。

由于3D打印給予產品形狀結構充分的設計自由度，設計者可以使用傳統加工工藝無法實現的幾何結構（如晶格、支架、蜂巢等幾何結構）來減少原材料的使用。下圖是使用ExOne公司的3D打印設備加工成型的門把手，它是基于傳統制造工藝設計，引入了新的結構形狀；在不影響產品性能的條件下，減少了原料的用量。此項設計曾經參與米蘭家具展，相比傳統的設計，原料消耗量大約減少30%。而如果將這種設計理念延伸至其他工業領域，那么意味著整個制造業對原料的消耗量可能發生明顯的下降。

圖表 6  使用3D打印加工成型的手柄

略...

圖表 7  3D打印制造的飛機發動機零部件

略...

   就制造工藝而言，由于3D打印采用“增材制造”的技術路徑，因此在理論上這種生產方式幾乎不會產生任何廢料。但由于制造工藝的精度誤差，和部分產品加工過程所需要的支撐結構，仍然會有原料損耗。而相比機械加工，這種原料損耗已經顯得微乎其微。在傳統機加工工藝條件下，產品結構的復雜程度越高，通常意味著需要從最初材料原型中剔除的部分也會越多，原料的利用率就越低。

   4、3D打印提高了產品創新速度，降低了創新成本

   由于3D打印設備較高的通用化水平和數字化程度，只需修改設計，改變制造程序，而無需額外添加設備就可以新設計的產品或者零部件的制造。此外，從創新設計到推向市場，時間價值無疑是一個十分重要的因素，3D打印技術以數字化制造，快速成型的工藝特點，可以大量節省研發者制造的時間，加速設計創新實現的速度。

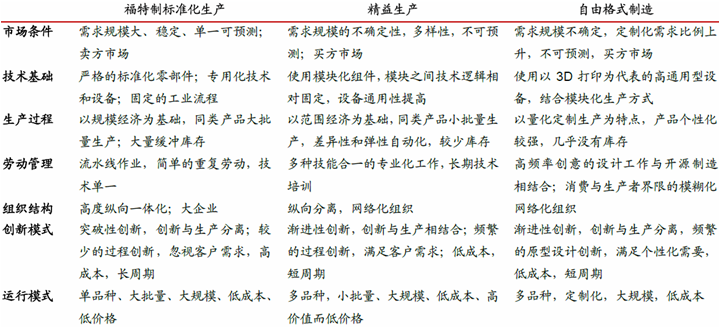

圖表 8  三種生產方式的比較
